 Настройка программы - страница TRCVR CAT/PTT
|

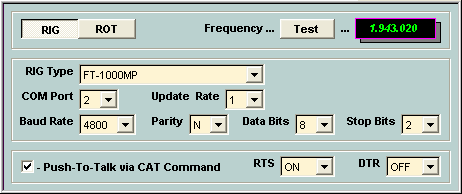

| Элементы настройки COM порта
|
|
||||||||
| Данная страница предназначена для настройки COM портов, если к ним подключается приемник и поворотное устройство антенны. Страница не будет доступна если в данный момент открыто окно RIG Control and Digital Sound. Значения Baud Rate, Parity, Data Bits и Stop Bits необходимо узнать из инструкции применяемого приемника. Если Вы не используете взаимодействие трансивера с компьютером через систему CAT, то можете игнорировать данные настройки. Значение Update Rate определяет с каким временем будет происходить обновление информации в программе.
|
| Элементы в нижней части страницы определяют, как будет использоваться PTT - управление переключением прием/передача. Кроме того, с помощью раскрывающихся списков RTS и DTR можно управлять состоянием соответствующей лини COM порта.
|
| Push-To-Talk via CAT Command
|
| Определяет, будет ли использоваться PTT посредством CAT команды трансивера.
|
| RTS
|
| Определяет, будет ли использоваться PTT посредством RTS линии COM порта. Также доступны пункты: ON - линия RTS всегда включена; OFF - линия RTS всегда выключена. Данные пункты необходимы для некоторых типов модемов, например, если Вы используете самодельный модем, и он получает питание с COM порта через линию RTS. Также линия RTS должна быть всегда включена для трансиверов марки KENWOOD и Ten-Tec.
|
| DTR
|
| Определяет, будет ли использоваться PTT посредством DTR линии COM порта. Также доступны пункты: ON - линия DTR всегда включена; OFF - линия DTR всегда выключена. Данные пункты необходимы для некоторых типов модемов, например, если Вы используете самодельный модем, и он получает питание с COM порта через линию DTR.
|

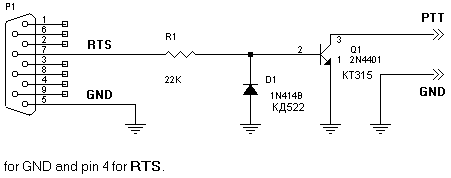

| При использовании PTT посредством RTS или DTR линий COM порта можно использовать небольшую схему:
|
| Если используется 25-ти пиновый разъем, то сигнал RTS снимается с 4 ножки, а общий провод с 7.
|
|
|
|
|
